Zsírozod a lazaságállítókat? Amit tudnia kell

A közvetlen válasz: Meg kell kenni a lazaságállítókat?

Igen – de a lazaságállítónak csak bizonyos részei igényelnek kenést, és a zsír nem megfelelő területekre való felhordása komoly problémákat okozhat. Automatikus lazaságállítók (ASA-k) zsírt igényelnek a csapszegnél, a horgonytartó perselyénél és a fék vezérműtengely bordáinál, de magát a belső beállító mechanizmust soha nem szabad zsírral elárasztani. A kézi lazaságállítók hasonló szabályt követnek: kenje meg a forgáspontokat és a vezérműtengelyt, de ne töltse be erős zsírral a belső csigahajtómű házát, hacsak a gyártó szervizkönyve kifejezetten nem írja elő.

Ez a különbségtétel azért fontos, mert a rossz helyen túlzsírozott lazaságállító téves érzetet kelthet a megfelelő beállításról. A beállító belső hajtóművébe vándorló zsír hidraulikusan lezárhatja azt, megakadályozva az önbeállítást, és a fékek beállításának kieséséhez vezethet – ez a fékkel kapcsolatos haszongépjárművek megsértésének egyik legfőbb oka Észak-Amerikában.

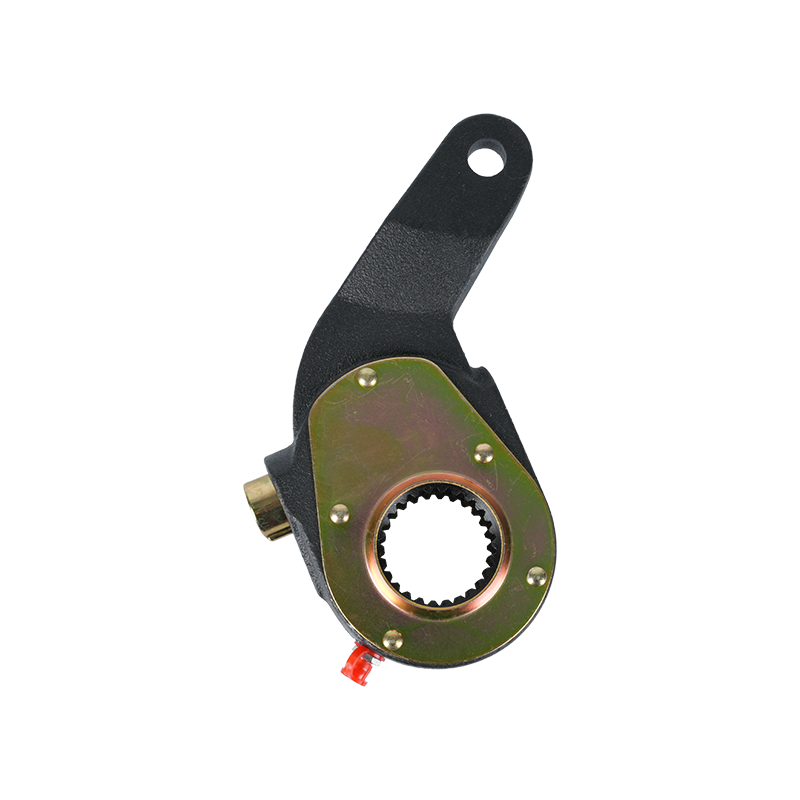

Mit csinál valójában egy laza beállító

Mielőtt belemerülnénk a kenés sajátosságaiba, segít megérteni a lazaságállító mechanikai szerepét a légfékrendszerben. A lazaságállító az a kar, amely a fékkamra tolórúdját az S-bütyök (vagy ék) fékszerelvényhez köti. Ahogy a fékbetétek idővel elhasználódnak, a fékbetét és a dob közötti távolság növekszik – ami azt jelenti, hogy a tolórúdnak messzebbre kell haladnia a fékek bekapcsolásához. Ha ez a megtett távolság túl hosszú lesz, a fékezőerő drámaian csökken.

A kézi lazaságállító A technikusnak időnként el kell forgatnia egy beállítócsavart, hogy kiegyenlítse ezt a lazaságot. An automatikus lazaságállító (ASA) érzékeli a tolórúd túlzott mozgását, és önkorrigálja a belső egyirányú tengelykapcsoló és csigahajtómű segítségével. A Federal Motor Carrier Safety Administration (FMCSA) 1994-től az Egyesült Államokban újonnan gyártott légfékes járműveken automatikus lazaságállítók használatát írta elő. Ma gyakorlatilag az összes észak-amerikai utakon közlekedő kereskedelmi teherautó és pótkocsi fel van szerelve ASA-val.

A kritikus szempont: mindkét típus tartalmaz mozgó fém alkatrészeket, amelyek jelentős terhelés és vibráció hatására működnek. Megfelelő kenés nélkül a megfelelő pontokon a kopás gyorsan felgyorsul, a beállítás megbízhatatlanná válik, és a fékteljesítmény olyan módon romlik, ami a vezető számára nem mindig nyilvánvaló.

A laza beállító mely részeit kell zsírozni

A lazaságállító szerelvény különböző alkatrészei eltérő kenési követelményekkel rendelkeznek. A flottakarbantartás során elkövetett gyakori hiba, hogy minden szerelvényt vagy portot azonos módon kezelnek. Íme a legfontosabb kenési pontok lebontása:

Clevis Pin és Clevis Bracket

A rögzítőcsap összeköti a fékkamra tolórúdját a lazaságállító karral. Ez a csatlakozási pont úttörmeléknek, nedvességnek és állandó mozgásnak van kitéve. Vigyen fel egy vékony réteg lítium alapú vagy többcélú zsírt a kapocscsapra minden ütemezett PM intervallumban , általában 25 000 mérföldenként a 8. osztályú műveletek többségénél. A beszorult csapszeg korlátozhatja a fékezést, és veszélyes késést okozhat a fékezésben.

Horgonytartó persely

A rögzítőcsap és annak perselye az a hely, ahol a lazaságállító test elfordul fékezés közben. Ez a persely terhelés alatt jelentős súrlódást tapasztal. A legtöbb lazaságállító gyártó ezen a helyen zsírzószerszámot (Zerk fitting) tartalmaz. Használjon 2-3 pumpa zsírt, amíg enyhe öblítést nem lát a széleken – ez azt jelzi, hogy a régi zsírt kiszorították, és az új zsír teljesen körülvette a perselyt.

Fék vezérműtengely és vezérműtengely perselyek

Bár műszakilag az alapfék szerelvény része, nem pedig maga a lazaságállító, az S-bütyköt és a tartóperselyeket egyidejűleg kell zsírozni. A lazaságállító közvetlenül érintkezik a vezérműtengely bordáival, és a száraz vagy korrodált vezérműtengely-bordás csatlakozás megakadályozza a megfelelő nyomatékátvitelt, és a beállító egyenetlen kopását okozhatja. A CVSA (Commercial Vehicle Safety Alliance) ellenőrei rendszeresen hivatkoznak a kopott vagy kiszáradt vezérműtengely perselyekre, mint a nem beállított fékekre.

A belső sebességváltó port: Óvatosan járjon el

Egyes automatikus lazaságállítók, például a Haldex és a Meritor (ma már a Meritor WABCO része) egy zsírzórácsot tartalmaznak a beállító testén, amely a belső mechanizmushoz vezet. Ez a szerelvény legfeljebb egy vagy két szivattyú zsírt kaphat. Ennek a nyílásnak a túlzsírozása az egyik leggyakrabban említett oka az automatikus lazaságállító hibás működésének. A túlzott zsír megzavarhatja a belső egyirányú tengelykapcsoló működését, aminek következtében a beállító nem kompenzálja a fékbetét kopását.

A zsír típusa számít: mit kell használni a lazaságállítókon

Nem minden zsír kompatibilis a lazaságállító alkatrészekkel. Nem megfelelő termék használata a tömítés leromlását, felgyorsult kopást vagy a belső mechanizmus szennyeződését okozhatja. Íme a haszongépjárművek fékkarbantartásában általánosan használt zsírtípusok összehasonlítása:

Mindig ellenőrizze a lazaságállító gyártó szervizkönyvében a zsír pontos specifikációjához. A Haldex például NLGI 1 vagy 2 lítium vagy kalcium alapú zsírt ír elő az automatikus lazaságállítókhoz. A Meritor hasonlóképpen többcélú alvázzsírt (MPG) ajánl a külső szerelvényekhez. A specifikációtól való eltérés – még „prémium” zsír használata esetén is – érvénytelenítheti a garanciát, és felgyorsíthatja az alkatrészek kopását.

Milyen gyakran kell a laza beállítókat zsírozni

A kenési intervallumok a működési feltételektől, a jármű alkalmazásától és a gyártó útmutatásától függően változnak. Az általános iparági gyakorlat azonban az alábbi referenciaértékeket követi:

• 25 000 mérföldenként vagy 3 havonta (amelyik előbb bekövetkezik) mérsékelt éghajlaton üzemelő 8. osztályú terepjáró teherautók számára
• 10 000-15 000 mérföldenként súlyos üzemi ciklusban üzemelő járművekhez – építés, fakitermelés, hulladék, vagy gyakori nedves vagy sáros körülmények között végzett műveletek
• Minden fékellenőrzésnél futásteljesítménytől függetlenül – az FMCSA előírásai legalább 90 naponta megkövetelik a fékellenőrzést a haszongépjárműveknél
• Bármikor, amikor a lazaságállítót szervizelés céljából eltávolítják, visszahelyezik vagy kicserélik – friss zsírt kell kenni, mielőtt az egység újra üzembe helyezné.

Érdemes megjegyezni, hogy a súlyos üzemi környezetek drámaian lerövidítik a kenési intervallumokat. Azoknak a járműveknek, amelyek rendszeresen áthaladnak vízi átkelőhelyeken, sóval kezelt téli utakon vagy nagy poros munkaterületeken, a hatótávolság rövidebb végén kell lenniük. A forgáspontokon és a zsírzószerelvényeken fellépő korrózió az elsődleges oka a lazaságállító idő előtti cseréjének – ez az alkatrész, amelynek költsége a gyártmánytól és modelltől függően 80 és 250 dollár között lehet egységenként.

Lépésről lépésre: Hogyan kell megfelelően zsírozni a lazaság-beállítót

A folyamat egyszerű, de a részletekre való odafigyelés elválasztja a megfelelő kenőanyagot azoktól, amelyek problémákat okoznak az úton. Íme egy gyakorlati eljárás, amely a legtöbb automatikus lazaságállítóhoz alkalmazható:

1. Emelje le a kerekeket és engedje el a rugós fékeket. A fékeket teljesen ki kell engedni az összes kenési pont megfelelő értékeléséhez és eléréséhez. Soha ne dolgozzon olyan jármű alatt, amelynek a fékje az egyetlen rögzítőeszköz.
2. Szemrevételezéssel ellenőrizze a lazaságállítót és a környező alkatrészeket. Keresse a repedt csizmák, a hiányzó zsírillesztő-sapkák, a forgáspontokon lévő rozsdacsíkok vagy a nyilvánvaló fizikai sérülések jeleit. Ha a beállító test megrepedt vagy a kar elgörbült, a kenés nem a megoldás – az egységet ki kell cserélni.
3. Zsírozás előtt tisztítsa meg az egyes zsírszerelvényeket (Zerk). Drótkefével vagy ronggyal távolítsa el a szennyeződést, a rozsdát és a régi zsírt a szerelvényfej körül. A szennyezett szerelvényre zsírszivattyúzás a szennyeződéseket közvetlenül a csapágyba vagy a perselybe nyomja.
4. Rögzítse szilárdan a zsírzópisztolyt a szerelvényhez. A laza csatlakozás zsírt pazarol, és károsíthatja az illesztőtűt. Ha a szerelvény nem fogadja el a zsírt, akkor eltömődhet vagy beszorulhat – a folytatás előtt cserélje ki a szerelvényt.
5. Lassan vigye fel a zsírt, és számolja meg a szivattyúkat. Külső forgáspontoknál (kapcsos csap, horgonypersely) addig pumpáljon, amíg enyhe öblítést nem lát a tömítés szélein. A belső beállító szerelvényhez (ha van) korlátozza magát legfeljebb 1-2 szivattyúra.
6. Törölje le a felesleges zsírt. A beállító testének külső felületén maradt zsír magához vonzza a port és az úttörmeléket, amelyek idővel koptató pasztát képeznek. Tisztítsa meg a kiürített zsírt, amely elérte a fékdobot vagy a fékbetét érintkezési területét – a fékbetétek zsírszennyeződése azonnali biztonsági probléma, és a fékbetét cseréjét igényli.
7. Szerelje vissza a zsírillesztő sapkákat. Ezek a kis műanyag- vagy gumisapkák megvédik az illesztőtűt a szennyeződéstől a szervizintervallumok között. Olcsóak és gyakran figyelmen kívül hagyják őket, de jelentős különbséget tesznek a hosszú élettartam tekintetében.
8. A kenés befejezése után ellenőrizze a tolórúd löketét. Használjon vonalzót vagy féklöketjelzőt annak ellenőrzésére, hogy a tolórúd lökete a fékkamra méretének megengedett határértékein belül van. Az FMCSA beállítási határértékei a következők: 1¾ hüvelyk a 20-as típusnál, 1¾ hüvelyk a 24-es típusnál és 2 hüvelyk a 30-as típusú kamráknál. Az e határokon túli ütés kritikus üzemen kívüli szabálysértés.

Jelek arra, hogy egy laza beállító nincs megfelelően kenve

Az elhanyagolt kenés nem mindig jelentkezik azonnali hibaként. A degradáció gyakran fokozatos, és finom és nem túl finom tünetek kombinációjaként jelenik meg. Figyelje meg ezeket a mutatókat:

• Túlzott tolórúd löket — az egyik legközvetlenebb következménye egy elakadt vagy nem működő lazaságállítónak. Ha a beállító nem kompenzálja a bélés kopását, a löket fokozatosan meghosszabbodik.
• Egyenetlen fékezés — ha a tengely egyik oldalán beszorult a csapszeg vagy merev horgonypersely, akkor ez a fék másképp működik és old ki, mint a szemben lévő fék, ami a jármű húzását okozza megállás közben.
• Rozsdacsíkok vagy narancssárga elszíneződés zsírszerelvények és forgáspontok körül – látható jele annak, hogy nedvesség került be, és aktívan korrodálja az érintkezési felületeket.
• Merev vagy beszorult zsíros idomok amely normál pisztolynyomás mellett nem fogadja be a zsírt – azt jelzi, hogy a szerelvény vagy a mögötte lévő járat eltömődött megkeményedett régi zsírral vagy korróziós lerakódásokkal.
• Fékezés közben csikorgó vagy nyikorgó hangok amelyek az alapfék területéről származnak, nem pedig a betét/rotor érintkezéséből – jelezhetik a száraz vezérműtengely perselyek a tengelyhez tapadását.
• Hő a kerék végétől normál hajtás után – egy elakadt lazaságállító vagy elakadt tolórúd-csatlakozás által okozott húzófék jelentős hőt termelhet a dobnál és az agynál.

Ha ezen jelek bármelyike ​​megjelenik, ne egyszerűen újra zsírozza és folytassa. A teljes alapfékrendszer alapos ellenőrzése indokolt. Sok esetben az elhanyagolt lazaságállító lehetővé tette a vezérműtengely perselyeinek a használhatósági határokon túli kopását is, ami további alkatrészeket és munkát igényelt.

Automatikus és kézi lazaságállítók: Különböznek a kenési szabályok

A külső kenési pontok – csapszeg, horgonypersely, vezérműtengely – lényegében azonosak mind az automatikus, mind a kézi lazaságállítóknál. A belső különbségek az, ahol a két típus eltér a karbantartási filozófiában.

Manuális lazaságállítók

A kézi lazaságállítók egyszerűbb belső felépítésűek – lényegében egy csigakerék, amely egy állítócsavarhoz van csatlakoztatva. Egyes kialakítások belső zsírzónyílással rendelkeznek; másokat "életre kenőnek" tekintenek a gyárban. A zsírzónyílással rendelkezők számára az időnkénti zsírozás segít megőrizni a csigahajtóművet, és megakadályozza, hogy a korrózió megragadja a beállító mechanizmust. Az egyik leggyakoribb oka a kézi egységek idő előtti leselejtezésének egy kézi lazaságállító, amelyet nem lehet beállítani, mert a belső csigahajtómű elakadt. A rendszeres, de szerény belső kenés megakadályozza ezt.

Automatikus lazaságszabályozók

Az ASA belső mechanizmusa érzékenyebb. Az önbeállítást lehetővé tevő egyirányú tengelykapcsoló a súrlódás és a mechanikus kapcsolódás pontos szintjétől függ. Túl kevés a kenés és a tengelykapcsoló alkatrészei kopnak. Túl sok zsír, különösen a nyomás alatt benyomott nehéz testű zsírok, és a tengelykapcsoló hidraulikusan kioldódhat – ami azt jelenti, hogy a beállító leállítja az önbeállítást anélkül, hogy a hiba külső jele lenne. A fékek továbbra is működnek, de a fékbetétek kopásával fokozatosan kiesnek a beállításból.

Ez az oka annak, hogy sok tapasztalt fékszerelő konzervatív megközelítést követ: minden PM-nél zsírozza meg a külső szerelvényeket, és hagyja békén a belső ASA-portot, kivéve, ha a gyártói intervallum kifejezetten ezt kívánja – vagy ha a beállítót nem építik át.

Szabályozási és ellenőrzési kontextus: Miért van jogi súlya a megfelelő kenésnek?

A fékbeállítás a haszongépjárművek biztonsági szabályozásának egyik legszigorúbban alkalmazott területe az Egyesült Államokban és Kanadában. A CVSA I. szintű ellenőrzés során – ez a legátfogóbb közúti ellenőrzés – az ellenőrök minden fékkamrában ellenőrzik a tolórúd löketét. A nem beállított fékek az FMCSA 49 CFR Part 393.47 értelmében automatikusan üzemen kívüli állapotot jelentenek.

A 2023-as CVSA International Roadcheck során a fékbeállítások szabálysértései tették ki az összes üzemen kívüli fékszabálysértés 40,3%-át — az egyetlen legnagyobb kategória. Ezen esetek jelentős része hibásan működő vagy elhanyagolt automatikus lazaságállítókra vezethető vissza. Azok a fuvarozók, akiknek járműveit leállították, nemcsak az állásidővel és a késleltetési költségekkel szembesülnek, hanem a CSA (megfelelőség, biztonság, elszámoltathatóság) BASIC-pontszámának potenciális növekedésével is, ami hatással lehet a biztosítási díjakra és a szállítói kapcsolatokra.

Felelősségi szempontból a fékezéssel összefüggő baleset, amelyben egy jármű dokumentált karbantartási elhanyagolást szenvedett, óriási veszélyt jelent. A karbantartási naplókban rögzített, megfelelő lazaságállító kenés a kellő gondosság kimutatható lépése. Hiánya – különösen, ha egy PM-intervallumot kihagyott – felhasználható gondatlanság megállapítására a balesetet követő peres eljárásokban.

A lazaságállítók zsírozása során elkövetett gyakori hibák

Még a tapasztalt technikusok is olyan szokásokba esnek, amelyek csökkentik a lazaságállító kenésének hatékonyságát. Ezek a flottakarbantartási környezetekben észlelt leggyakoribb hibák:

• Túl sok zsírt pumpál a belső ASA portba. Amint már említettük, valószínűleg ez a legkárosabb hiba. Sok ASA belső szerelvényét úgy tervezték, hogy csak nagyon kis mennyiségű zsírt fogadjon be – gyakran egy szivattyút vagy kevesebbet.
• Zsírozás előtt ne tisztítsa meg a szerelvényeket. A csapágyfelületbe kerülő szennyezett zsír kopásos kopást okoz, amely meghaladja magának a kenésnek az előnyeit.
• A kapocscsap kihagyása, mert kívülről jól néz ki. A Clevis csapok kívül rozsdamentesnek tűnhetnek, míg a tű-szem érintkezési felület belül korrodálódik. Ha a csap nehezen mozgatható kézzel, akkor már elég merev ahhoz, hogy befolyásolja a fékezést.
• Zsírfajták keverése. Ha kalcium-szulfonát zsírt ad a meglévő lítium-zsíralap tetejére, vagy fordítva, a kevert zónában a szappan lebomlását okozhatja, és folyékony, alacsony viszkozitású maradékot képez, amely minimális kenést biztosít, és a fékbetétekre kerülhet.
• Feltéve, hogy egy új lazaságállítóhoz nincs szükség zsírra. Az új egységek gyárilag zsírral felhordva érkeznek, de a hosszabb tárolás vagy a nem megfelelő kezelés száraz forgáspontokat eredményezhet az egység beszerelésekor. Mindig ellenőrizze, hogy zsír van-e a külső forgáspontokon, mielőtt a járművet újra üzembe helyezné.
• Nem rögzíti a szolgáltatást a karbantartási naplóban. Dokumentáció nélkül nincs mód az időközök nyomon követésére, a problémamintázatok azonosítására, illetve a szabályozási vagy jogi ellenőrzések elleni védekezésre.

Ha a zsírozás nem elég: Cserélje ki a laza beállítót

A mechanikailag meghibásodott lazaságállítót semmiféle kenés nem tudja megjavítani. Fontos ítéletet jelent annak ismerete, hogy mikor kell cserélni, nem pedig karbantartani. Cserélje ki az egységet, ha a következők bármelyikét észleli:

• A beállító testén repedések, látható hajlítás vagy deformáció látható a karnál
• A horgonypersely túl nagy holtjátékkal rendelkezik – a beállítókar több mint 0,030 hüvelyk oldalirányú elmozdulása általában indokolja a cserét
• Automatikus lazaság-beállító, amely ismételten kilép a beállításból, miután manuálisan visszahúzták – ez a belső mechanizmus meghibásodásának legtisztább jele
• A kilincs vagy a tengelykapcsoló mechanizmus hallhatóan kattan, vagy lazának érzi magát, amikor a beállító kart kézzel oszcilláljuk
• Csupaszított, letört vagy teljesen hiányzó zsírszerelvények, és nem cserélhetők a beállító szétszerelése nélkül

A minőségi automatikus lazaságállító ipari szabvány élettartama megfelelő karbantartás esetén általában 500 000-750 000 mérföld. Az elhanyagolt egységek – ritkán kenve, zord körülmények között, további szervizelés nélkül üzemeltetve – gyakran kevesebb, mint fele futásteljesítménynél cserét igényelnek. A proaktív karbantartási program és a reaktív csereciklusok közötti költségkülönbség, akár 20 teherautóból álló flottára szorozva, évente több tízezer dollárt is elérhet az alkatrészek és a munkaerő tekintetében, az állásidőt nem számítva.
